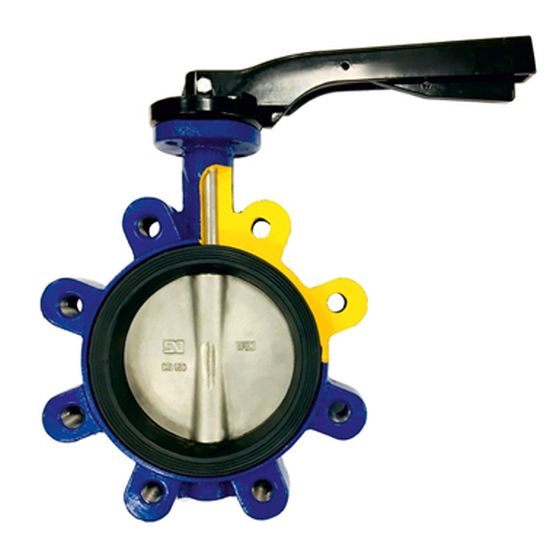

Обратные затворы zBUT фигура 498

Przepustnica 498

Материал: Серый чугун, Сфероидный чугун

Номинальное давление: 10, 16 bar

Диаметр: 25-600 mm

Предел рабочей температуры: -60…+210°C

Рабочее положение: любое

ПРИМЕНЕНИЕ

ПРОМЫШПЕННОСТЬ

ПРОМЫШПЕННОСТЬ

судостроительная промышленность

судостроительная промышленность

ХИМИЧЕСКАЯ

ХИМИЧЕСКАЯ

ПИЩЕВАЯ ПРОМЫШЛЕННОСТЬ

ПИЩЕВАЯ ПРОМЫШЛЕННОСТЬ

питьевая вода

питьевая вода

petrochemistry

НЕФТЕХИМИЯ

ОЧИСТКА СТОКОВ

ОЧИСТКА СТОКОВ

обогрев

обогрев

гликоль

гликоль

ПРОМЫШЛЕННАЯ ВОДА

ПРОМЫШЛЕННАЯ ВОДА

пар

пар

СЖАТЫЙ ВОЗДУХ

СЖАТЫЙ ВОЗДУХ

НЕЙТРАЛЬНЫЕ СРЕДЫ

НЕЙТРАЛЬНЫЕ СРЕДЫ

энергетика

энергетика

УПРАВЛЕНИЕ

СО СВОБОДНЫМ ШТОКОМ

СО СВОБОДНЫМ ШТОКОМ

РУЧНОЕ УПРАВЛЕНИЕ

РУЧНОЕ УПРАВЛЕНИЕ

электропривод

электропривод

электропривод

Гидравлический / пневматический привод

электропривод

РЕДУКТОР С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ

ХАРАКТЕРИСТИКА

  • высокий уровень герметичности
  • уплотнение из EPDM
  • центрический диск
  • Экологически безопасен

ФАЙЛЫ

Инструкции пользователя:

    Инструкции пользователя - Обратные затворы 498

УПЛОТНЕНИЯ

ИСПОЛЬЗОВАНИЕМАТЕРИАЛПРЕДЕЛ РАБОЧЕЙ ТЕМПЕРАТУРЫМАРКИРОВКА ISO 1629
Вода/Морская вода/неагрессивые кислотыэтилен-пропилен— 40°C+ 110 °CEPDM
Горячая водаEPDM (термостойкий)+ 80 °C+ 130 °CEPDM
Минеральные и растительные масла и жирынитрил— 10 °C+ 90 °CNBR
Абразивные веществафлюкаст— 10 °C+ 90 °C
Кетоны и сложные эфиры с абразивными материаламиnфлюкаст— 20 °C+ 95 °C
Минеральные и растительные
масла, жиры используемые при
трении материалов
флюкаст— 10 °C+ 100 °C
Воздух и горячая вода (не для пара)Силикон— 60 °C+ 200 °CMVQ
Продукты питания и молочнопоходные продуктыСиликон для пищевой продукции— 60 °C+ 200 °CMVQ
ПарПароустойчивый Силикон— 60 °C+ 140 °CMVQ
Силные кислоты/высокая температураВитон— 15 °C+ 210 °CFPM
БиодизеляВитон для биодизеля— 5 °C+ 210 °CFPM
ТопливоeВитон GF для топлива— 5 °C+ 210 °CFPM
Вода/разбавленные среды/разбавленные кислотыsГипалон— 25 °C+ 120 °CCSM
Морские системыЭпихлопгидрина— 40 °C+ 125 °CECO
Морская водаНеопрен— 25 °C+ 80 °CCR
Приподный газБутиловый каучук— 10 °C+ 95 °CIIR

ДИСКИ

ИСПОЛЬЗОВАНИЕМАТЕРИАЛСТАНДАРТОСНОВНЫЕ
ОСОБЕННОСТИ
Химическая и пищевая продукцияНержавеющая стальA 351 Gr. CF8
(соответствует AISI 304)
Очень хорошая
химическая стойкость и
устойчивость к коррозии
Химическая и пищевая продукция,
деминерализованная вода
Нержавеющая стальA 351 Gr. CF8(соответствует AISI 304)Очень хорошая химическая стойкость и устойчивость к коррозии
Химическая и пищевая продукция,
деминерализованная вода и морская вода
Нержавеющая стальA 351 Gr. CF8(соответствует AISI 304L)Очень хорошая химическая стойкость и устойчивость к коррозии
Холодная вода, воздухАлюминийEN — AC — 44100Умеренная устойчивость к коррозии, легкий удельный вес
морская вода, деминерализованная водаБронза1705 (Rg 10) для DN < 350Очень хорошая химическая стойкость и устойчивость к коррозии
морская вода, деминерализованная водаАлюминиевая бронза1982 для DN < 350Очень хорошая химическая стойкость и устойчивость к коррозии
Суспензии, порошкообразные продуктыСталь литаяGP 240 GHХорошая устойчивость к стиранию
Горячая вода (макс.90°C), воздух, газ, нефтыКовкий чугунEN — GJS 400-15Хорошая механическая прочност (похож на сталь)
Суспензии, порошкообразные продуктыКовкий чугун
+EPDM
EN — GJS 400-15 + EPDMОчень хорошая стойкость к стиранию
Химическая и пищевая продукция,
деминерализованная и морская вода
Дуплекс сталиASTM A 351/A351M CD4MCu
NORIDUR
Высокий износ и устойчивость к коррозии
Крайне агрессивные кислотыНержавеющая сталиURANUS B6
(соответствует 904L)
Высокий износ и устойчивость к коррозии
