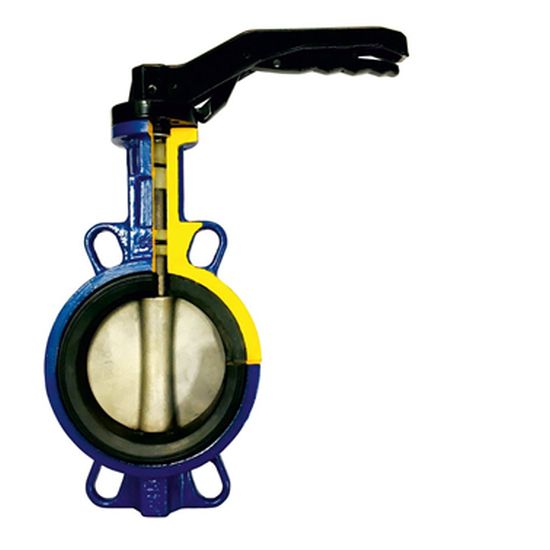

Обратные затворы zBUT фигура 497

Przepustnica 497

Материал: Серый чугун, Сфероидный чугун

Номинальное давление: 10, 16 bar

Диаметр: 25-1200 mm

Предел рабочей температуры: -60…+210°C

Рабочее положение: любое

ПРИМЕНЕНИЕ

Industry

Industry

Shipbuilding industry

Shipbuilding industry

Chemical industry

Chemical industry

Food industry

Food industry

Drinking water

Drinking water

petrochemistry

Petrochemical industry

Sewage

Sewage

Heating

Heating

Glycol

Glycol

Industrial water

Industrial water

Steam

Steam

Compressed air

Compressed air

Neutral fluids

Neutral fluids

Power engineering

Power engineering

УПРАВЛЕНИЕ

Bare shaft

Bare shaft

Manual operation

Manual operation

Electric actuator

Electric actuator

Electric actuator

Hydraulic / pneumatic actuator

Electric actuator

Auger gear

ХАРАКТЕРИСТИКА

  • высокий уровень герметичности
  • уплотнение из EPDM/NBR
  • центрический диск
  • Экологически безопасен

ФАЙЛЫ

Approval:

    Аттестаты BK/W/0665/02/2018

УПЛОТНЕНИЯ

ИСПОЛЬЗОВАНИЕМАТЕРИАЛПРЕДЕЛ РАБОЧЕЙ ТЕМПЕРАТУРЫМАРКИРОВКА ISO 1629
Вода/Морская вода/неагрессивые кислотыэтилен-пропилен— 40°C+ 110 °CEPDM
Горячая водаEPDM (термостойкий)+ 80 °C+ 130 °CEPDM
Минеральные и растительные масла и жирынитрил— 10 °C+ 90 °CNBR
Абразивные веществафлюкаст— 10 °C+ 90 °C
Кетоны и сложные эфиры с абразивными материаламиnфлюкаст— 20 °C+ 95 °C
Минеральные и растительные
масла, жиры используемые при
трении материалов
флюкаст— 10 °C+ 100 °C
Воздух и горячая вода (не для пара)Силикон— 60 °C+ 200 °CMVQ
Продукты питания и молочнопоходные продуктыСиликон для пищевой продукции— 60 °C+ 200 °CMVQ
ПарПароустойчивый Силикон— 60 °C+ 140 °CMVQ
Силные кислоты/высокая температураВитон— 15 °C+ 210 °CFPM
БиодизеляВитон для биодизеля— 5 °C+ 210 °CFPM
ТопливоeВитон GF для топлива— 5 °C+ 210 °CFPM
Вода/разбавленные среды/разбавленные кислотыsГипалон— 25 °C+ 120 °CCSM
Морские системыЭпихлопгидрина— 40 °C+ 125 °CECO
Морская водаНеопрен— 25 °C+ 80 °CCR
Приподный газБутиловый каучук— 10 °C+ 95 °CIIR

ДИСКИ

ИСПОЛЬЗОВАНИЕМАТЕРИАЛСТАНДАРТОСНОВНЫЕ
ОСОБЕННОСТИ
Химическая и пищевая продукцияНержавеющая стальA 351 Gr. CF8
(соответствует AISI 304)
Очень хорошая
химическая стойкость и
устойчивость к коррозии
Химическая и пищевая продукция,
деминерализованная вода
Нержавеющая стальA 351 Gr. CF8(соответствует AISI 304)Очень хорошая химическая стойкость и устойчивость к коррозии
Химическая и пищевая продукция,
деминерализованная вода и морская вода
Нержавеющая стальA 351 Gr. CF8(соответствует AISI 304L)Очень хорошая химическая стойкость и устойчивость к коррозии
Холодная вода, воздухАлюминийEN — AC — 44100Умеренная устойчивость к коррозии, легкий удельный вес
морская вода, деминерализованная водаБронза1705 (Rg 10) для DN < 350Очень хорошая химическая стойкость и устойчивость к коррозии
морская вода, деминерализованная водаАлюминиевая бронза1982 для DN < 350Очень хорошая химическая стойкость и устойчивость к коррозии
Суспензии, порошкообразные продуктыСталь литаяGP 240 GHХорошая устойчивость к стиранию
Горячая вода (макс.90°C), воздух, газ, нефтыКовкий чугунEN — GJS 400-15Хорошая механическая прочност (похож на сталь)
Суспензии, порошкообразные продуктыКовкий чугун
+EPDM
EN — GJS 400-15 + EPDMОчень хорошая стойкость к стиранию
Химическая и пищевая продукция,
деминерализованная и морская вода
Дуплекс сталиASTM A 351/A351M CD4MCu
NORIDUR
Высокий износ и устойчивость к коррозии
Крайне агрессивные кислотыНержавеющая сталиURANUS B6
(соответствует 904L)
Высокий износ и устойчивость к коррозии
